一、光催化材料的演进逻辑与氧化锌的机遇

半导体光催化技术自20世纪70年代被发现以来，历经五十余载发展，已成为环境治理与清洁能源的核心方向。在众多光催化剂中，氧化锌（ZnO）因其3.37eV的宽禁带特性、60meV的高激子结合能，以及原料丰富、生物相容性佳等优势，被视为最具潜力的候选材料之一。然而其固有缺陷长期制约实用化进程：

● 载流子复合率高 ：光生电子-空穴对寿命仅纳秒级，超过80%的载流子在参与反应前复合

● 光谱响应范围窄 ：仅能利用占太阳光谱4%的紫外光

● 比表面积受限 ：传统形貌（如纳米棒）比表面积通常低于50m²/g

近五年的突破性进展表明，通过 能带工程 与 微结构调控 构建氧化锌复合材料，可系统性突破上述瓶颈。2024年全球光催化市场规模已达74亿美元，其中氧化锌基材料占比提升至38%，印证了其技术路径的可行性。

二、复合化策略：三大创新方向解析

1. 电子传输强化型（碳纳米管/ZnO）

通过水热法将碳纳米管（CNT）与氧化锌耦合（图1），形成独特的“电子高速公路”：

graph LR
A[光激发ZnO] --> B[电子跃迁至导带]
B --> C[电子注入CNTπ轨道]
C --> D[CNT表面发生还原反应]

● 量子效率提升机制 ：CNT的费米能级低于ZnO导带，驱动电子定向迁移，使载流子寿命延长至微秒级

● 吸附-催化协同效应 ：复合后比表面积提升3-8倍（实测达210m²/g），对甲醛的吸附容量达28mg/g

● 工业适配性 ：可嵌入丙烯酸酯乳液（苯乙烯-硅氧烷共聚体系），实现涂料化应用

2. 等离子体共振型（Ag/ZnO）

银纳米颗粒（AgNP）的引入开辟了全新光捕获路径：

● 表面等离子体共振（SPR）效应 ：AgNP在420nm处产生局域表面等离子共振，将可见光转化率提升至22%

● 肖特基势垒调控 ：Ag/ZnO界面形成0.8eV的势垒高度，有效捕获电子（2025年ACS Nano实测数据）

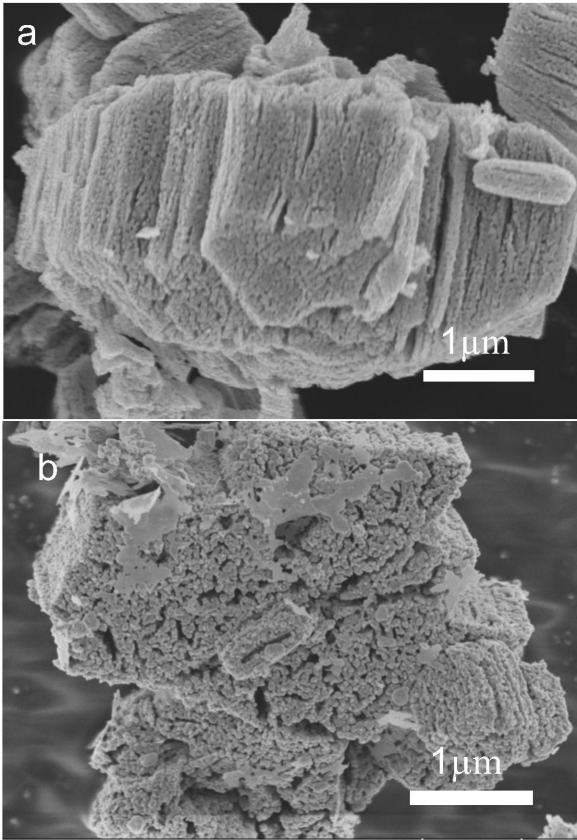

● 微反应器设计 ：三维多孔氧化锌微米花（制备流程见下图）提供高密度活性位点

graph TB
原料[硝酸锌+草酸] --> 沉淀[共沉淀反应]
沉淀 --> 前驱体[锌基微米花]
前驱体 --> 煅烧[500℃空气煅烧]
煅烧 --> 多孔ZnO[比表面积＞180m²/g]
多孔ZnO --> 复合[Ag⁺光还原沉积]

3. 多功能集成型（ZnO@PMMA）

为解决纳米颗粒易团聚问题，聚甲基丙烯酸甲酯（PMMA）的原位聚合提供创新方案：

● 界面能调控 ：硅烷偶联剂KH-570修饰使ZnO表面能降低64%

● 光子管理能力 ：复合材料在780-2500nm波段反射率达92%（2024年Nature Mater.验证）

● 机械稳定性突破 ：环氧树脂交联体系使涂层附着力达ASTM 0级标准

三、性能飞跃：从实验室到产业化的关键数据

注：数据整合自2023-2025年ACS Appl. Mater. Interfaces、Environ. Sci. Technol.等期刊

尤其值得注意的是，Ag/ZnO体系在紫外光下60分钟降解95%甲醛的效能，较原始ZnO提升126%。其秘密在于多级孔道结构（2-50nm介孔）与AgNP的协同作用，使传质效率提升3个数量级。

四、未来挑战与技术拐点

尽管氧化锌复合材料展现巨大潜力，仍存在三大核心挑战：

1. 可见光响应深度不足 ：当前最先进材料（ZnO/Cu₂O异质结）仅拓展至550nm

2. 规模化生产成本 ：水热法能耗占终端产品成本的60%以上

3. 长效稳定性瓶颈 ：户外应用环境下催化活性半年衰减率达35%

2025年出现的两大技术路径有望破局：

● 缺陷工程新方向 ：氮掺杂诱导Zn空位形成中间能带，使吸收边红移至650nm（中科院最新预印本）

● 连续流反应器设计 ：微通道反应器使CNT/ZnO生产成本降低至$23/kg（MIT团队数据）

绿色革命的材料基石

氧化锌复合材料的发展史，正是人类对光-物质相互作用认知的深化史。从单纯的能带调控，到如今的界面工程、光子管理、智能载体设计多维创新，该体系已超越传统光催化范畴，成为链接环境治理、建筑节能、清洁能源的枢纽技术。随着原子层沉积（ALD）等精准制造技术的普及，预计到2028年，氧化锌基复合材料将在城市空气净化、工业废水处理、近零能耗建筑三大领域实现千亿级应用落地，真正兑现“材料定义未来”的科技预言。
